Ajouter un connecteur à une carte
Les cartes PCMCIA, ou USB possèdent en général un connecteur UFL, (très petit et fragile) qui n’est pas adapté à une utilisation permanente. Une solution consiste à souder un pigtail au bon endroit. Voici quelques exemples:

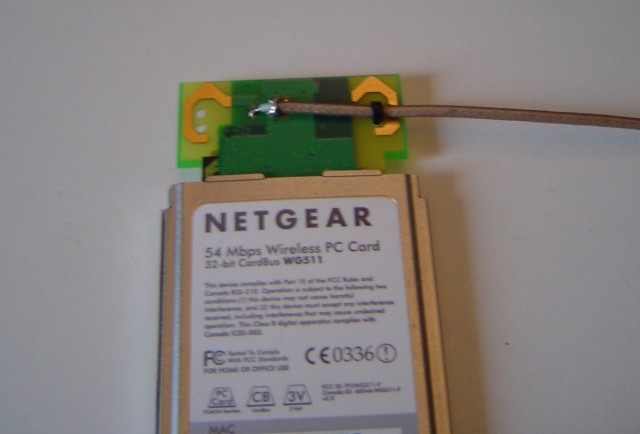

Carte pcmcia avec 2 antennes
On soude un pigtail sur le brin (qui possède le connecteur UFL) au début de l’antenne. Cette solution n’est pas idéale car l’ancienne antenne est encore en place, mais des tests ont montré que couper la piste agravait les choses.
Il faut ensuite forcer la carte à utiliser cette antenne. Sous Linux:
iwpriw eth1 set_antdivers 1
Carte Orinoco et Proxim
Les connecteurs Lucent d’origine sur ces cartes sont bien pratiques, mais:
- les pigtails sont assez cher
- ils sont fragiles
Une solution consiste donc à déssouder le connecteur Lucent, pour le remplacer par un autre. Cf cette page pour plus d’infos.
Photos à venir ...

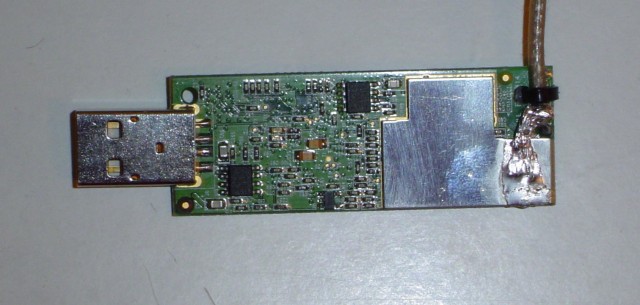

Clé USB
Voici un exemple de modification de clé USB belkin qui permet de brancher une antenne externe.
On désoude l’antenne patch interne, il ne reste plus qu’à souder un cable à la place ;)
