Biquad d'extérieur

Lors de l’installation d’une deuxième antenne à Louise Le Roux, c’est posé le problème suivant: Nous avions besoins d’une antenne pour réaliser une connexion d’environ 200 m, que l’on puisse mettre à l’extérieur sans craindre les intempéries.

Le reflecteur

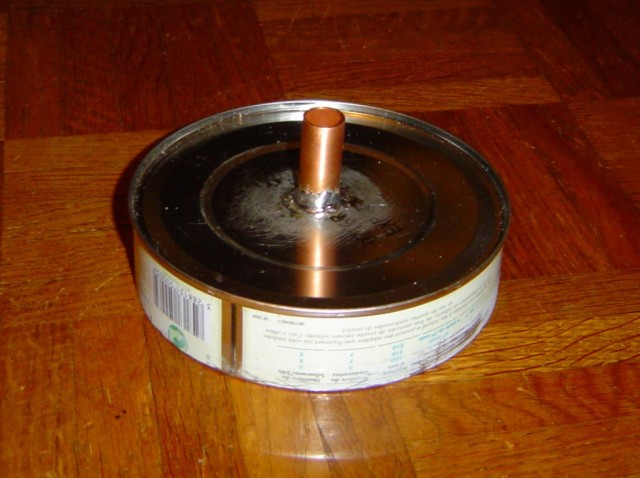

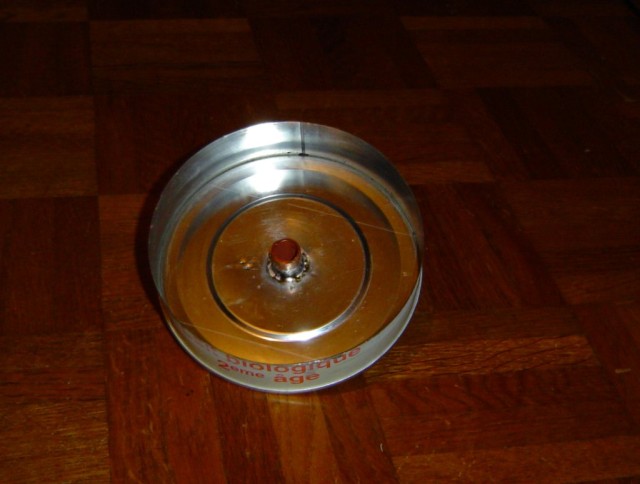

J’ai choisi d’utiliser un fond de boite de conserve (lait pour bébé de 900g). J’ai découpé le fond de la boite à hauteur de 29mn (c’est la hauteur conseillée pour les bords sur les biquads). Et souder un bout de tuyau de 14mn dans le fond.

Le biquad

J’ai ensuite soudé le biquad, et le cable. Afin d’éviter la rouille, l’antenne a été peinte avec de la peinture à l’huile.

Les fixations

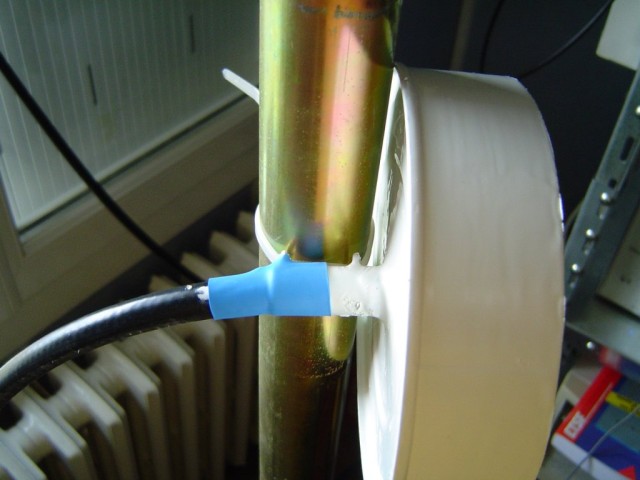

J’avais soudé deux anneaux en cuivre afin de pouvoir la fixer au mât à l’aide d’un simple collier zip. La fixation est très solide contrairement à ce que l’on peut penser.

Résultat

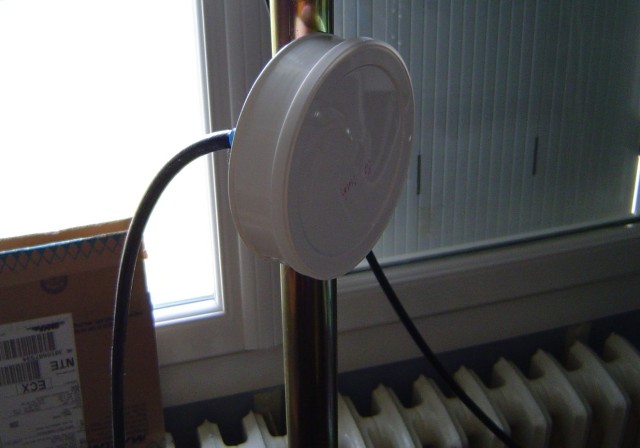

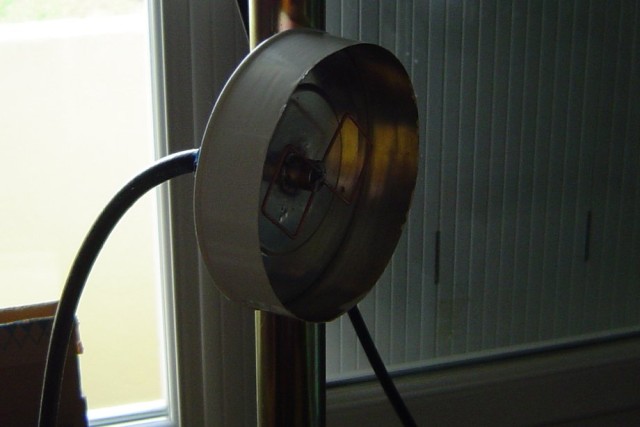

Voici le résultat final:

L’antenne a été mesurée à 13db (un peu mieux que ma précédente biquad), le rebord du réflecteur a pour effet de diminuer l’angle d’ouverture, mais m’arrange presque dans le cadre d’une utilisation point à point.
