Réalisation d'une antenne Omni

Réalisation

  • du cable RG213
  • une prise N (de récup)
  • fer / étain ..
  • 8 éléments


Je n’ai pas utilisé de gabarit pour la réalisation (comme conseillé dans la doc) mais cela c’est plus ou moins bien passé pour autant. Par contre le dernier élément est vraiment difficile à ajuster.

Tests

Les tests ont été effectués en intérieur (je sais il ne faut pas.. mais bon). J’arrive à 55db de signal sur bruit, contre 50 avec la spider et 65 avec l’antenne patch de 15db.. Donc cette antenne de fabriquation maison fait ~ 5db de gain. Ce qui n’est pas trop mal pour un début ;)

D’après ce que j’ai pu lire cette antenne devrait faire entre 6 et 8 db car elle possède 8 éléments, donc je suis un peu en dessous. Il parait assez facile de rajouter du gain en ajoutant quelques élts, mais je préfère d’abords la faire vérifier par des pros ;)

Finitions

Je viens de refaire le dernier brin ;)

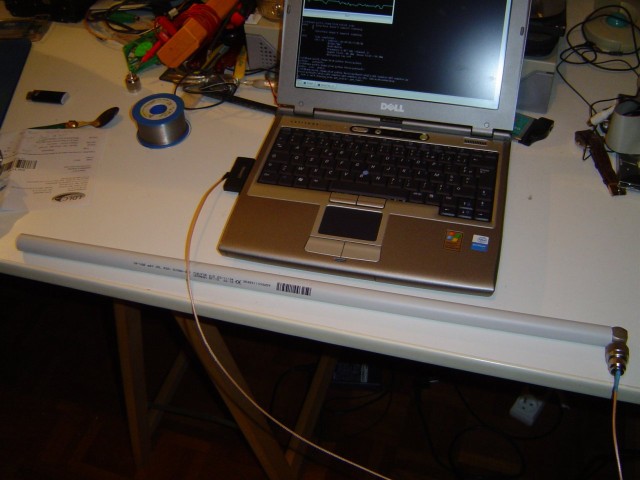

De plus il suffit de glisser le cable dans un tuyau de 20 mn de diamètre.(surtout ne pas utiliser du PVC!)

A suivre

Attention les côtes du site me semble bizarres .. J’ai bien envie de tenter la version en tube de 8mn
